Análise do farol do Cabo Frio

Análise dos dados do farol do Cabo Frio fornecidos pela Marinha do Brasil comparando-os com a geometria da Terra esférica.

Localização: Cabo Frio – RJ

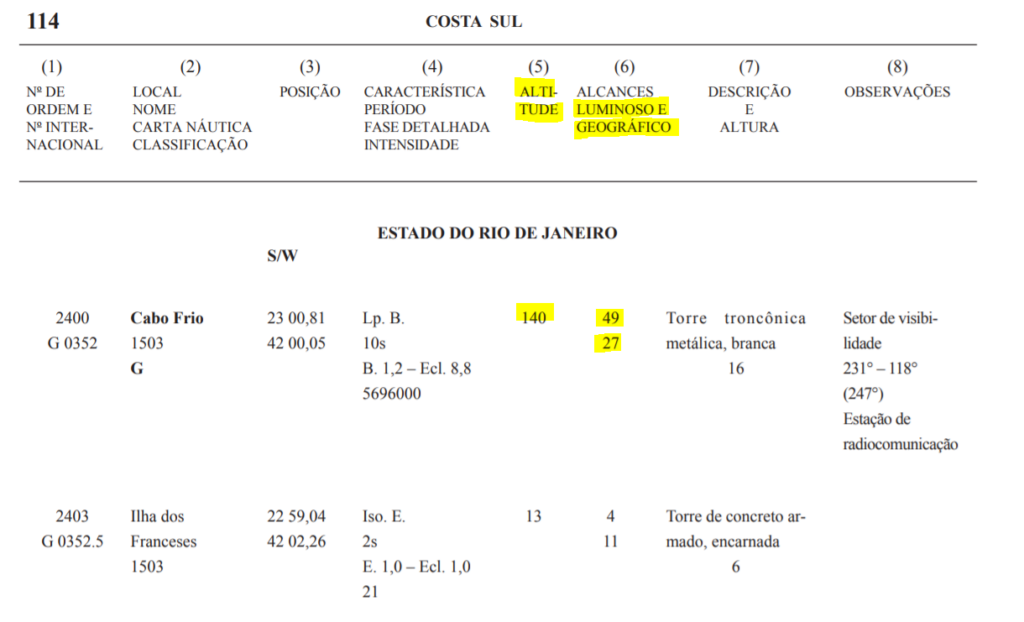

Dados da Marinha, página 156 deste documento:

http://www.borestenautica.com.br/arquivos/Lista_Farol.pdf

Valores em milhas náuticas

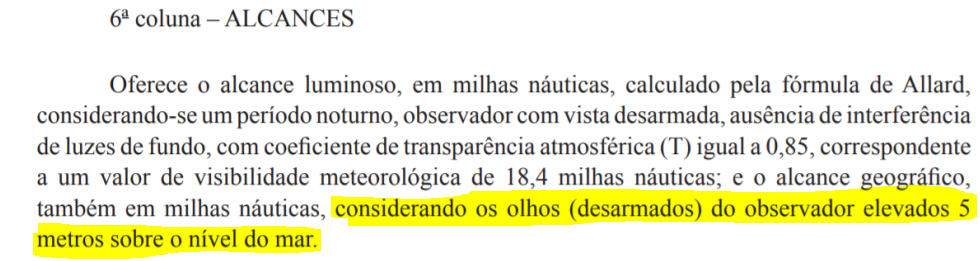

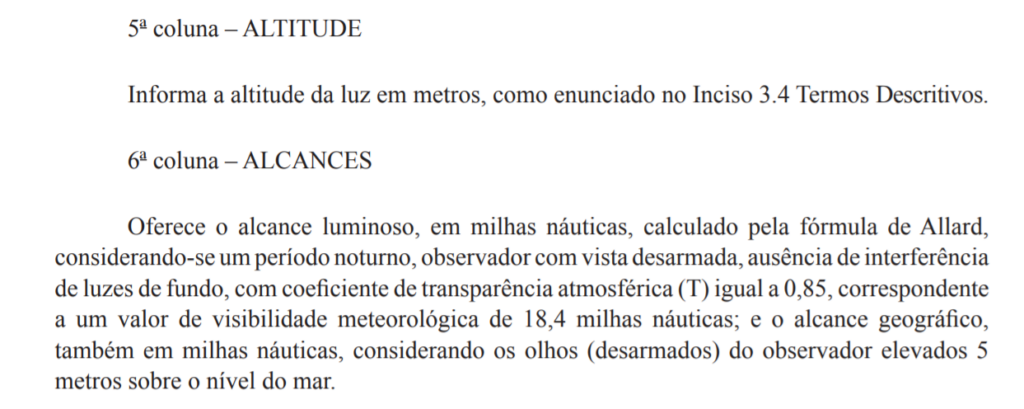

Na página 12 do documento temos a definição de Altitude na Quinta coluna da tabela e de Alcance na Sexta coluna da tabela

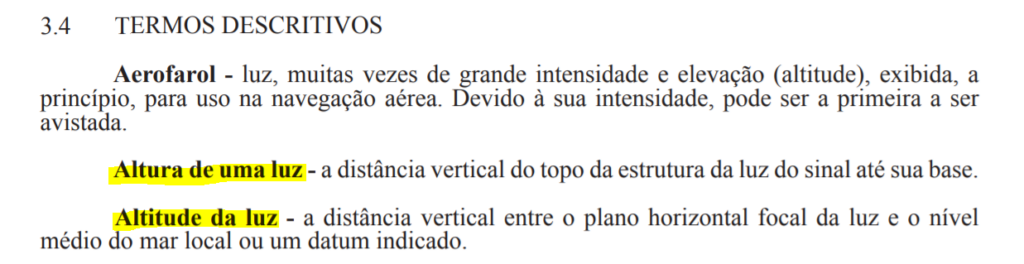

Inciso 3.4 da página 20. Descreve Altura e Altitude
Trecho deste documento:

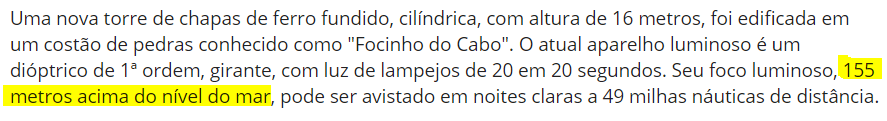

https://www.marinha.mil.br/camr/?q=cabo_frio
Descrevendo a altura de 155 metros.

Para calcular a geometria utilizaremos o menor valor:

Altitude de 140 metros

De acordo com a página 12, a altura do observador é de 5 metros.

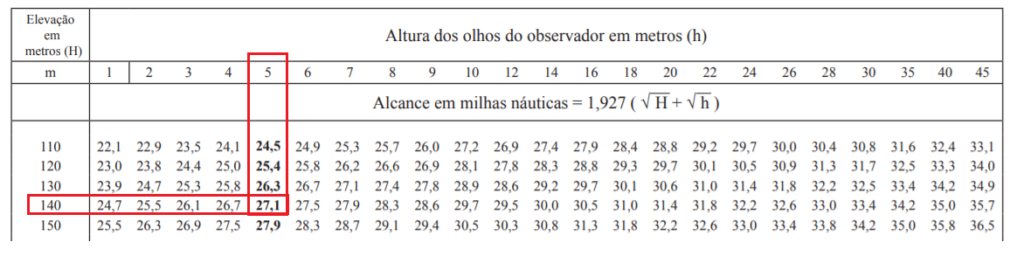

Na página 24 do documento temos a tabela de alcance geométrico, onde:
Observador na altura 5 metros (altura dos olhos)
Elevação do farol do Cabo Frio de 140 metros
Alcance geográfico de 27,1 Milhas náuticas

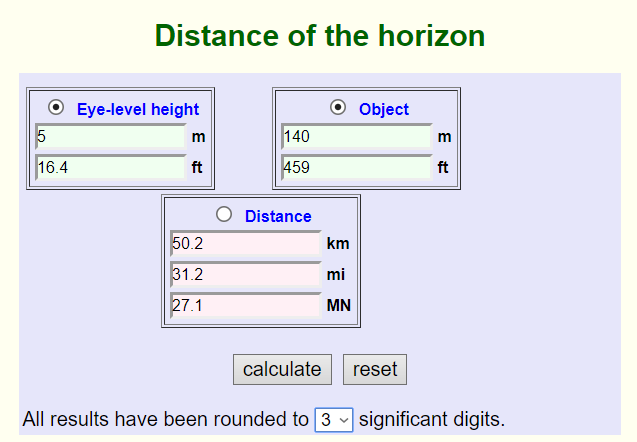

Utilizando a calculadora abaixo:
https://www.cactus2000.de/uk/unit/masshor.shtml
A visada de um observador na altura de 5 metros é de 50 km

abaixo:

Chegamos no mesmo resultado:

De acordo com a calculadora:
https://www.metabunk.org/curve/

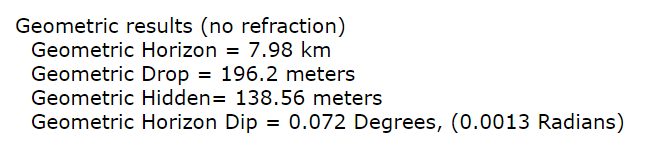

Dos 140 metros do Farol apenas 138,5 metros estão abaixo do horizonte,
sendo visíveis 1,44 metros do farol na distância de 50 km
com o observador na altura de 5 m metros.

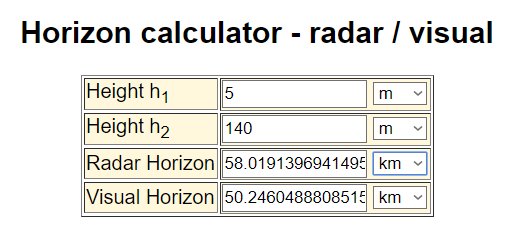

De acordo com a calculadora:
http://members.home.nl/7seas/radcalc.htm
A visada de Um observador na altura de 5 metros é de 50 km

Conclusão: O documento da Marinha do Brasil informa corretamente a visada do farol de acordo com a geometria da curvatura da Terra, sem levar em conta a refração atmosférica.

Sobre o alcance luminoso

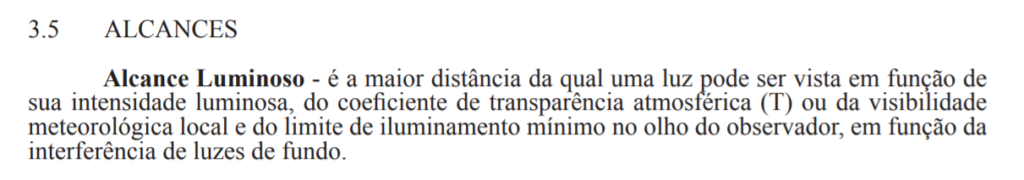

A descrição de alcance luminoso segundo os documento da Marinha na página 21:

Assim como canhões de luz na cidade podem se vistos de grandes distâncias por conta do seu alcance luminoso, os faróis também possuem um alcance luminoso, mesmo não sendo possível ver o farol ou o local do canhão, sua luz será visível além da sua localização física.


Mais detalhes em: https://www.if.ufrgs.br/novocref/?contact-pergunta=alcance-do-farol-de-cabo-frio-refuta-o-globo-sera-mesmo

http://www.skysailtraining.co.uk/dipping_distance.htm

http://www.sailtrain.co.uk/navigation/rising.htm

https://www.marinha.mil.br/camr/sites/www.marinha.mil.br.camr/files/MANUAL-SN-Vol-1-Aprovado-CT-DHN.pdf

https://www.britannica.com/technology/lighthouse/Intensity-visibility-and-character-of-lights
